​什么是梁加腋，梁竖向加腋和水平加腋，附手绘图纸、三位立体照片

什么是梁加腋，梁竖向加腋和水平加腋，附手绘图纸、三位立体照片

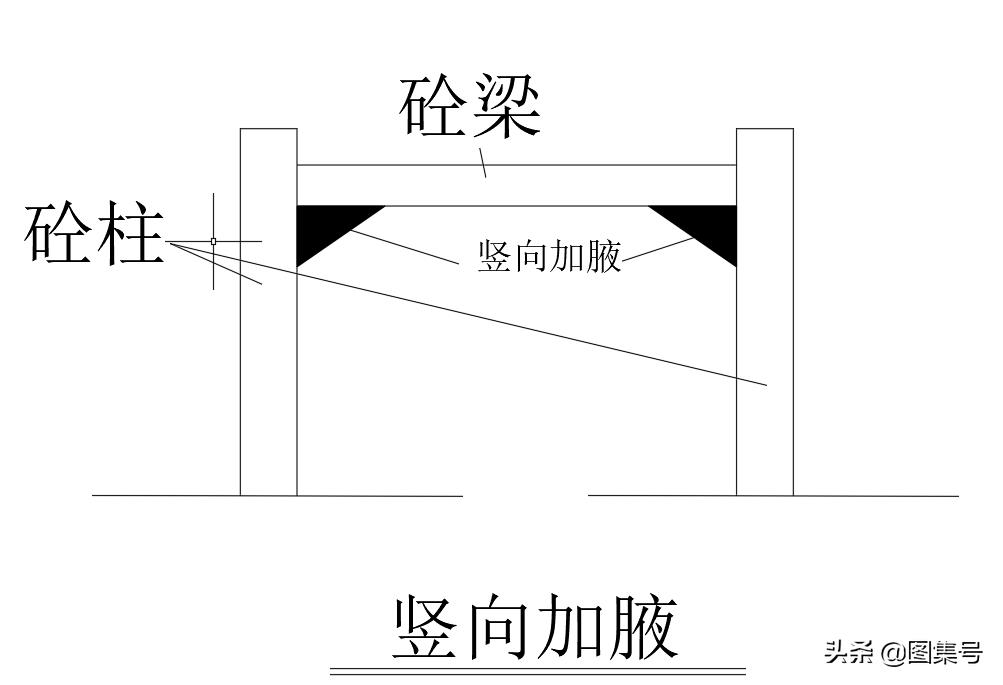

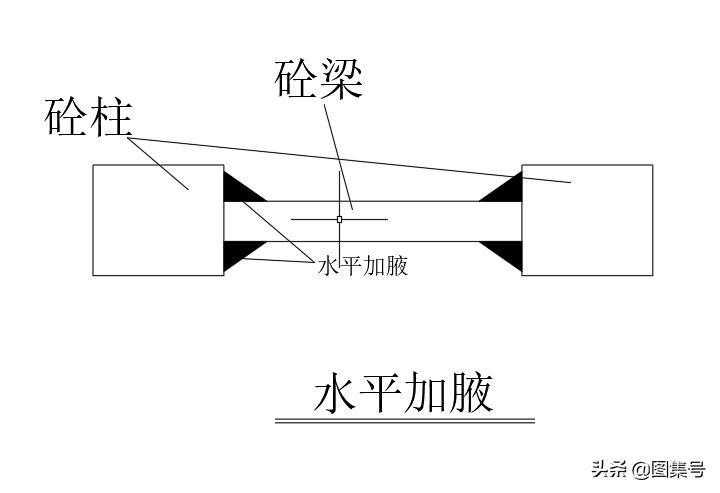

粉丝问我梁加腋的是什么样子的，今天我自己绘制了两个梁加腋的图片，让你们一目了然就能看出什么是梁的竖向加腋和水平加腋，其实从字面的意思我们也可以分析出，梁竖向加腋就是梁下部加腋，水平加腋就是加腋与梁水平平齐，他们作用是竖向加腋是增加梁的抗剪能力，水平加腋是增加梁的截面面积，保障柱子受力均匀，而不失稳能破坏，柱子一旦失稳房屋就会倒塌（还不懂的学习受力学吧），但是梁加腋内也是有钢筋构造的，具体施工图会给详图，自己施工参考详图施工即可。

一般水平加腋都是梁的左右侧各布置，保证受力均匀，也有单侧布置，偏心构件一般是单侧布置。竖向加腋一般就是梁的下部设置一个，一般梁设置竖向和水平加腋，水平加腋是竖向加腋的二倍。

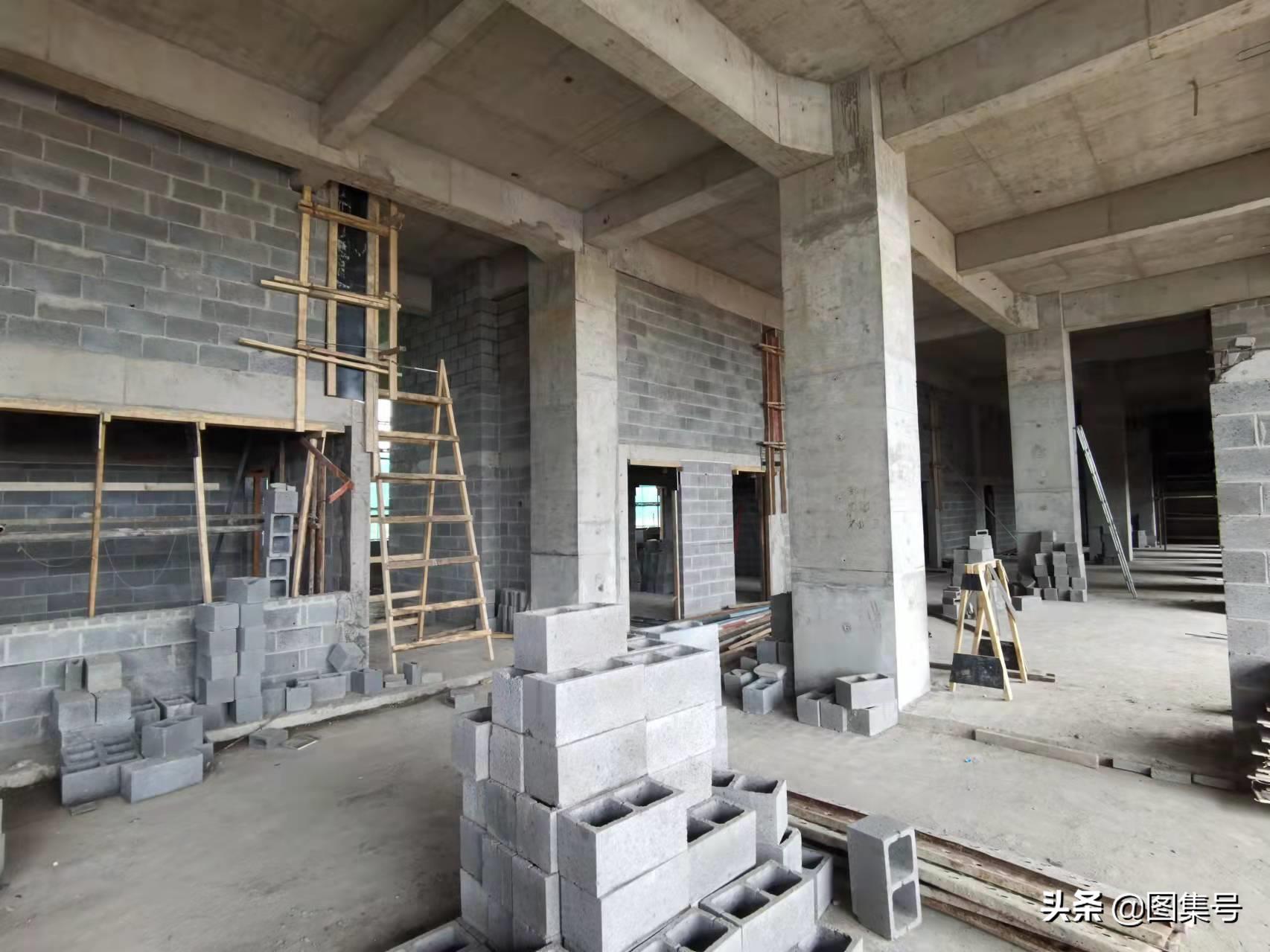

水平加腋实际照片

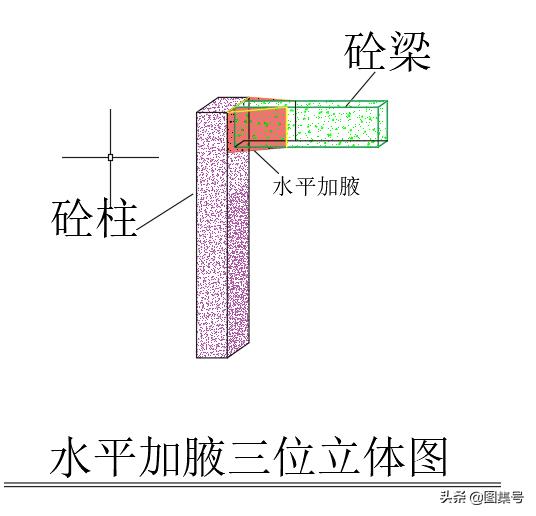

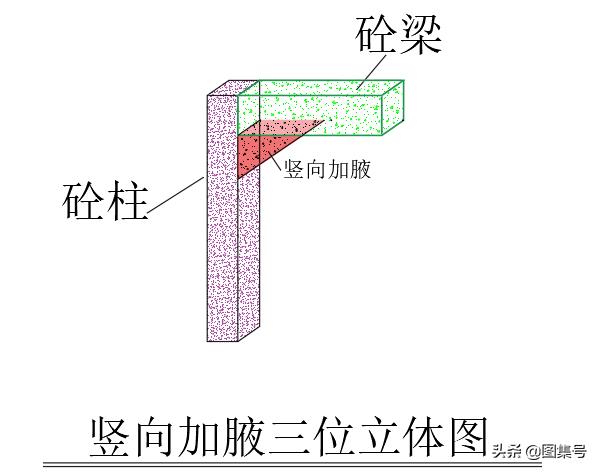

图中两处梁做了水平加腋，自己可以看下，不过做的是单侧了，竖向的现场实际照片等有机会在分享给大家，下面是我绘制的梁加液的三维立体图。

祝您前程似锦，感谢观看今天的教学视频，我们下期见。
